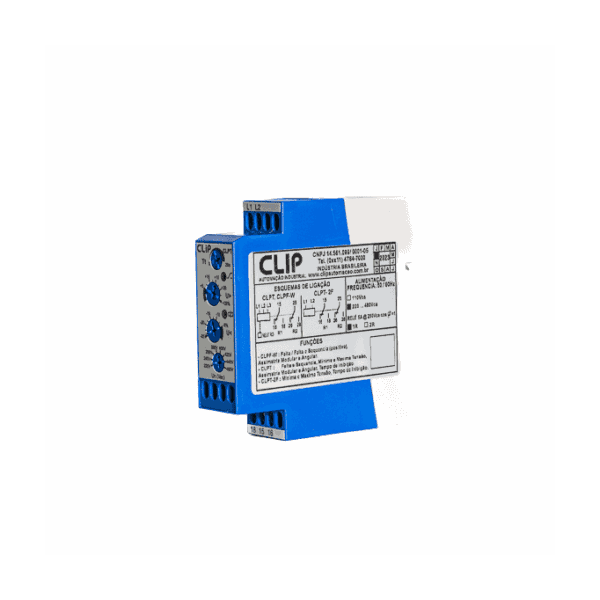

Relé Falta de Fase Trif. 220 a 480VCA CLIP CLPT

Relé para monitoramento de tensão elétrica em sistemas trifásicos

Possui LEDs para indicar falha e estado do relé de saída

Proteção intrínseca do relé de saída.

Bornes de parafuso para condutor até 4 mm²

O relé monitora e detecta:

Falta de fase. Pisca 1 X em L1, 2 X em L2 e 3 X em L3 para indicar falha

Sequência das fases. Pisca 4 vezes para indicar falha

Assimetria entre fases. Pisca intermitente para indicar falha

Níveis máximo e mínimo de tensão. Ppisca intermitente para indicar falha

Possui os seguintes ajustes no painel frontal:

Tempo de inibição de 0 a 20 segundos

Porcentagem acima do valor nominal de entrada (de 0 a 25%

Porcentagem abaixo do valor nominal de entrada (de 0 a – 25%)

INDICAÇÃO DE USO: Para proteção de motores elétricos contra danos causados por falta, sequência incorreta ou assimétrica de fases e para limitar os níveis máximo e mínimo de tensão de alimentação do motor.

Usado em processos de automação industrial, o relé falta de fase CLPT CLIP pode controlar dispositivos de comando e sinalização para desligar, ligar e acionar alarmes.

MEDIDAS E MONTAGEM:

Altura: 85,3 mm

Largura: 22,5 mm (passo de montagem)

Profundidade: total de 85,6 mm e 80,6 mm instalado em trilho

Montagem: Suporte para encaixe em trilho DIN 35 mm

ESPECIFICAÇÕES TÉCNICAS

Frequência de rede: 50/60Hz

Consumo aproximado: 3VA

Desvio Térmico: 2,5 VCA por

Imunidade ao distúrbio: Conforme IEC 61000-4-2, 4 e 5

Repetibilidade: Menor que 1% do valor nominal

Corrente máxima: 5A a 250VCA e COS = 1

Vida útil mecânica:10 milhões de operações

Tempo de comutação dos contatos: 20 ms
