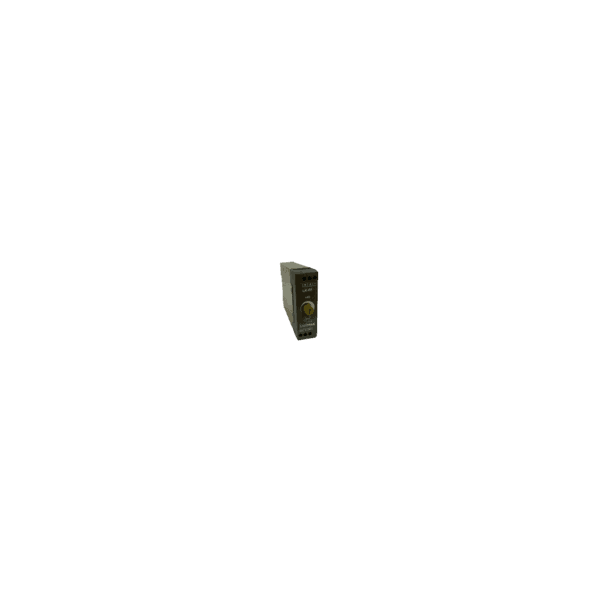

Relé De Falta De Fase LK-GFF 220V S/ Neutro Lukma 45016

Os relés de falta de fase DPF-1 foram desenvolvidos pela LUKMA para proteção de equipamentos elétricos trifásicos, que não podem operar quando faltar uma fase na alimentação. Trabalham sob o princípio de funcionamento de assimetria angular e modular entre fases. Assimetria modular é um desequilíbrio acentuado dos valores de tensão entre as fases, cada fase apresenta um valor de tensão. Ocorre quando há desbalanceamento das cargas entre as fases. Assimetria angular é uma defasagem diferente de 120° entre si em um sistema trifásico. Ocorre com a queda de uma das fases originando um retorno de tensão (fase fantasma). Com tamanho compacto, podem ser acondicionados em pequenos espaços. Montados em caixa plástica, apresentam alta resistência a choques, vibrações, além de possuírem um sistema de fácil fixação em trilho DIN ou por parafusos (mediante um adaptador opcional para as caixas J e D).

FUNCIONAMENTO:

Alimentando-se o aparelho com as três fases R, S e T, em sequência e após o procedimento de ajuste, o relé de saída comuta seus contatos para a posição de trabalho (led vermelho aceso). Comutará para a posição de repouso (led vermelho apaga) se ocorrer falta de fase por assimetria angular ou modular.

DADOS TÉCNICOS:

Alimentação (-15% +10%) : 110, 220, 220-380, 220-440, 380 ou 440 Vca (especificar)
Frequência da rede : 50 - 60 Hz
Falta de fase : Assimetria angular e modular
Ajuste da assimetria modular : 10 a 35%
Assimetria angular : Fixa em 5%
Repetibilidade : 2%
Tempo de retorno : 100 ms
Tempo de estabilização térmica : < 30 min.
Histerese : < 3V
Retardo no ligamento : Aproximadamente 3 segundos, fixo
Retardo no desligamento : Aproximadamente 3 segundos, fixo
Relé de saída : 5 Amp 250Vca máx carga resistiva ? reversível
Material dos contatos : AgCdO
Vida útil dos contatos : Mecânica (sem carga): 10.000.000 operações
Elétrica : (com carga resistiva): 1.000.000 operações
Temperatura ambiente : De trabalho: 0 a 50°C
De armazenamento: -10 a 60°C
Umidade relativa de trabalho : 20 a 90 % sem condensação
Material da caixa : Termoplástico
Terminais de saída : Parafusos com alojamento fixo
Grau de proteção da caixa : IP 51
Grau de proteção nos terminais : IP 20
Capacidade dos terminais : Fio: 2,5 mm² Cabo: 2,5 mm²
Condutor com terminal : 2,5 mm² Torque de aperto: 0,5 a 0,6 Nm
Fixação : Trilho DIN 35 mm ou parafuso (com acessório para caixa J e D)
