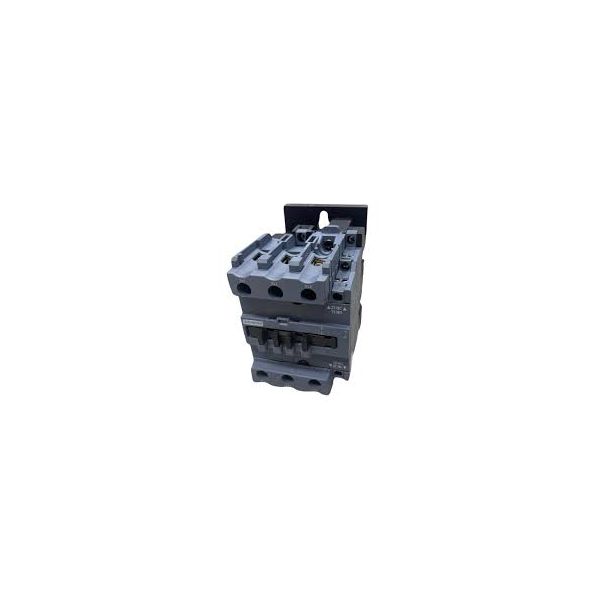

Contator Tripolar 65A 1NA+1NF 220VCA 3MT70653AA110AN2 Siemens

Contator Tripolar 65A 1NA+1NF 220VCA 3MT70653AA110AN2

O contator de potência 3MT7065-3AA11-0AN2 é uma solução robusta e confiável para aplicações industriais, ideal para controle de motores, sistemas de automação e outros equipamentos que demandam comutação de alta corrente. Este contator foi projetado para oferecer desempenho superior, durabilidade e segurança em ambientes com variações de temperatura e condições exigentes.

Características Técnicas Detalhadas:
Marca: SINOVA
Designação do Produto: Contator de Potência de 3 polos para controle de motores e sistemas elétricos, especialmente em aplicações industriais.

Dados Gerais:
Tensão de Controle: 220V AC (50/60Hz)
Corrente Nominal:
AC-1: Até 80A em 400V e 690V
AC-3: 65A em 400V, 32A em 690V
Potência Máxima de Operação:
Em AC-3: 30 kW em 400V e 690V
Frequência de Comutação:
Máxima: 600 operações/h em AC-1 e AC-3
Sem carga: Até 1200 operações/h
Classe de Proteção: IP20 (proteção contra contato direto, com partes móveis)
Vida Útil Mecânica: 5.000.000 de ciclos de operação
Temperatura de Operação:
Durante operação: -5°C a +55°C
Durante armazenamento: -25°C a +70°C
Resistência à Sobretensão:
Circuito Principal: 8 kV
Circuito Auxiliar: 6 kV

Características do Circuito Principal:
Número de Polos: 3 (circuito principal)
Contatos Principais: 3 contatos normalmente abertos (NO)
Corrente de Operação: Até 80A em 400V e 690V para o circuito principal (em AC-1)
Fusível de Proteção:
Principal: Fusível tipo gG 100A para proteção contra curto-circuito (coordenação tipo 1)
Auxiliar: Fusível tipo gG 10A para proteção contra curto-circuito do circuito auxiliar
Número de Ciclos de Comutação por Hora:
AC-1: Até 600 operações/h
AC-3: Até 600 operações/h
Resistência à Sobretensão:
Circuito Principal: 8 kV
Circuito Auxiliar: 6 kV

Características do Circuito Auxiliar:
Contatos Auxiliares:
1 contato normalmente aberto (NO) e 1 normalmente fechado (NC) para controle adicional
Capacidade de corrente para o circuito auxiliar de até 10A em AC-12 e de até 6A em AC-15
Corrente de Operação (circuito auxiliar):
AC-12: Máximo de 10A
AC-15: Até 6A em 230V, 3A em 400V, 2A em 500V e 1A em 690V
DC-12: Até 6A em 24V, 3A em 110V, 1A em 220V
DC-13: Até 6A em 24V, 1A em 110V, 0.3A em 220V e 0.1A em 600V

Dimensões:
Altura: 127.5 mm
Largura: 74.5 mm
Profundidade: 113 mm
Conexões e Terminais:

Tipo de Conexão: Parafuso
Conectores para o Circuito Principal:
Seção de Cabo: 2,5 mm2 a 25 mm2 (fios sólidos ou trançados)
Conectores para Circuito Auxiliar:
Seção de Cabo: 1 mm2 a 4 mm2 (fios sólidos ou trançados)

Montagem:
Posição de Montagem: Pode ser instalado em qualquer ângulo, com rotação de 360° e inclinação de até 22,5°
Método de Fixação: Montagem em trilho DIN (35 mm ou 75 mm)

Características Adicionais:
Tensão de Isolamento: 1000V
Perda de Potência em Estado Quente: 19,2W (por polo, 6.4W)
Vida Útil Elétrica: Até 1 milhão de ciclos
Certificações:
Aprovação de acordo com as normas IEC 81346-2
Conformidade com a Diretiva RoHS

Aplicações: Ideal para controle de motores, sistemas industriais e automação, sendo utilizado em máquinas e equipamentos que exigem alta confiabilidade e durabilidade. É adequado para ambientes com variações de temperatura e alta demanda de comutação.
Esse contator é uma excelente escolha para quem busca desempenho e segurança em sistemas de controle de potência, com vantagens em termos de robustez, eficiência e facilidade de instalação e manutenção.
