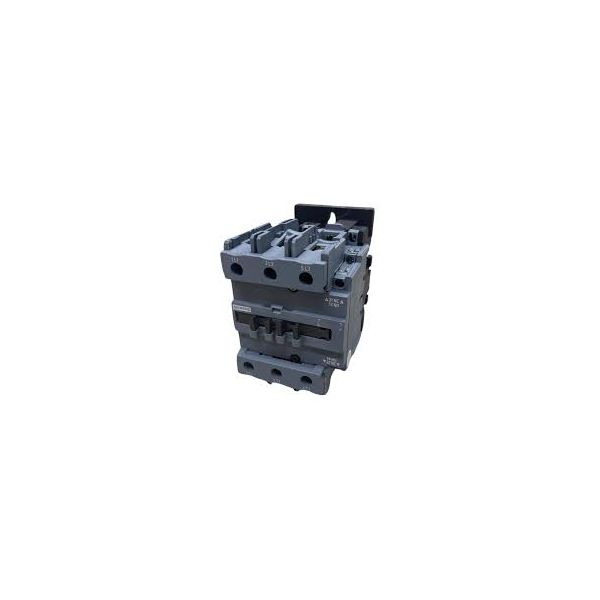

Contator Tripolar 80A 1NA+1NF 24 VCA 3MT70804AA110AN2

Contator Tripolar 80A 1NA+1NF 24VCA 3MT70804AA110AN2

O Contator de Potência 3MT7080-4AA11-0AN2 da Sinova é ideal para controlar e proteger circuitos elétricos, oferecendo alta performance e robustez. Este modelo é particularmente indicado para aplicações industriais e comerciais, garantindo segurança, confiabilidade e eficiência energética.

Características Técnicas Detalhadas:
Capacidade Elétrica:
Corrente Nominal (AC-3):
80A a 400V (para cargas de indução, como motores elétricos).
Circuito Auxiliar e Comutação:
Comutação Principal:
3 contatos principais, sendo 1 normalmente aberto (NO) e 1 normalmente fechado (NC).
Frequência de Comutação:
AC-1: até 600 ciclos/hora.
AC-3: até 400 ciclos/hora.
Corrente de Operação do Circuito Auxiliar:
Até 10A para AC-12.
Até 6A para AC-15 a 230V, 3A a 400V, e 1A a 690V.

Características de Potência de Controle:
Tensão de Controle: 220V AC (50Hz/60Hz), com faixa de operação de 85% a 110% da tensão nominal, proporcionando flexibilidade para variações na tensão de alimentação.
Potência de Consumo do Circuito de Controle:
Pico de atuação: 280 VA (50Hz/60Hz).
Potência de retenção: 32 VA (50Hz) / 31 VA (60Hz).

Desempenho Mecânico:
Vida Útil Mecânica: Até 3.000.000 de ciclos, o que proporciona durabilidade e confiabilidade ao longo do tempo.
Atrasos de Comutação:
Atraso de fechamento do contator: 17 a 38 ms.
Atraso de abertura do contator: 5 a 23 ms, para otimizar a operação do sistema.

Características de Isolamento e Proteção:
Tensão de Isolamento:
1.000V para o circuito principal e auxiliar (classificação de poluição 3), garantindo segurança em ambientes com condições mais exigentes.
Resistência a Tensão de Surto:
Circuito Principal: 8 kV.
Circuito Auxiliar: 6 kV.
Classe de Proteção: IP20, fornecendo proteção contra contato acidental com partes energizadas, ideal para ambientes industriais.

Temperatura e Umidade:
Temperatura de Operação:
De -5°C a +55°C, garantindo funcionamento estável em uma ampla faixa de temperatura.
Temperatura de Armazenamento:
De -25°C a +70°C.
Umidade Relativa:
Mínima de 10% e máxima de 95% a 55°C, compatível com condições climáticas diversas.

Instalação e Conectividade:
Montagem:
A instalação é simplificada, podendo ser montado em trilho DIN de 35 mm ou 75 mm, com capacidade de rotação de 360° e inclinação de 22,5°.

Conexões:
Terminais de Parafuso:
Para o circuito principal: até 50 mm2 (cabo sólido ou trançado).
Para o circuito auxiliar e de controle: até 4 mm2.
Torque de Aperto:
Para os contatos principais: 9 N·m.
Para os contatos auxiliares: 1,2 N·m.
Design do Parafuso:
Para contatos principais: M10.
Para contatos auxiliares: M3,5.

Segurança e Certificações:
Certificações: O contator atende aos principais padrões de segurança e qualidade, incluindo IEC 60947-4-1 e UL/CSA para uso industrial.
Proteção contra curto-circuito: Requer fusível gG para proteção do circuito principal (160A para tipo de coordenação 1 ou 125A para tipo 2), garantindo segurança adicional em caso de falhas.

Vantagens do Produto:
Alta Eficiência Energética: Desempenho otimizado para reduzir perdas de energia e aumentar a vida útil dos equipamentos.
Confiabilidade: Ideal para aplicações que exigem alta durabilidade e operação contínua, com 3.000.000 de ciclos de comutação.
Versatilidade: Adequado para uma variedade de aplicações industriais e comerciais, como controle de motores, sistemas de ventilação, bombas e outros equipamentos pesados.
Fácil Manutenção e Substituição: A instalação e a substituição de peças são simplificadas, com fácil acesso aos terminais e fusíveis.

Este contator é uma escolha de alta qualidade para profissionais que buscam um produto confiável e de longa duração para controle de alta corrente em sistemas elétricos industriais. Ele oferece segurança, eficiência e flexibilidade em uma única solução.
