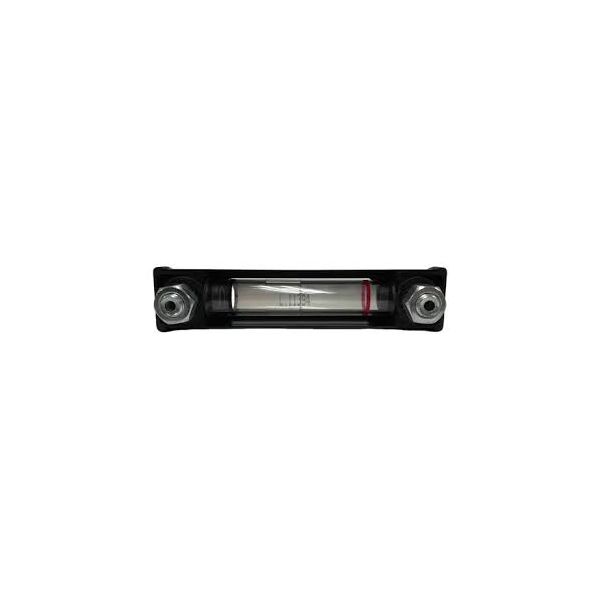

Visor de Nível Óleo 108x36MM Newtec

Os visores de nível são utilizados para indicar o nível de óleo mineral a base de petróleo em reservatórios.

Construído com um corpo em aço carbono, suporte de fixação em nylon 6.6 e vedação em borracha nitrílica, bastam apenas dois furos na lateral do tanque para sua instalação (recomendamos que as porcas sejam sempre utilizadas para garantir uma melhor eficiência da vedação).

Proporciona fácil visualização do nível de óleo, levando em conta a movimentação do óleo dentro do tanque (a partir da indicação de mínimo e máximo).

Quando possuir termômetro, será fornecida uma ideia da temperatura do óleo – uma vez que ele estará com uma temperatura próxima à da parede do reservatório.

ESPECIFICAÇÕES TÉCNICAS

Abra furos de fixação no reservatório;
Furos de perfuração 10.5mm diâmetro em centros de altura (76mm);
Furos de perfuração 12.5mm diâmetro em centros de altura (127.0);
Remova todas as rebarbas e bordas afiadas em torno de furos perfurados ou roscados para fornecer uma boa superfície para a junta de vedação. Quando montar o visor no reservatório, verificar vedações. Monte a arruela serrilhada e porca com chave de torque de 1,1 a 1,25 kgf.m
Quando manualmente encostar a porca na face da arruela, gire 1 volta com a chave adequada inglesa na ausência de chave de torque.

ATENÇÃO

O aperto excessivo danifica o orifício da tampa e vedações levando a danos, quebras de extremidade e tubo resultando em vazamento.
