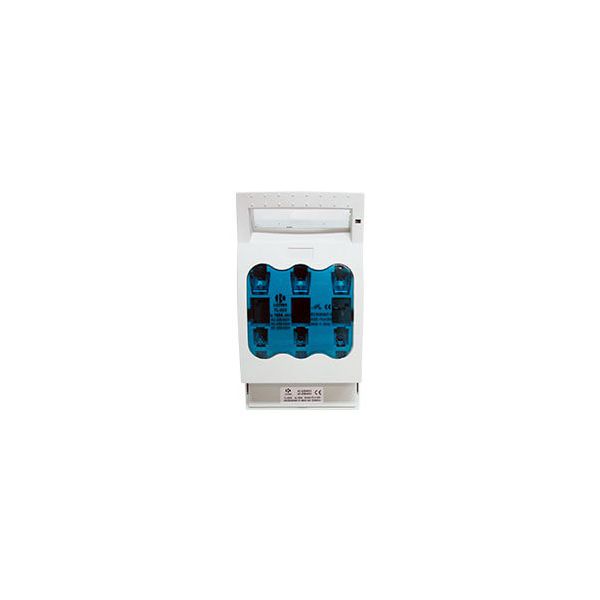

Chave Seccionadora Saca Fusível 250A Lukma

roduto: Chave Seccionadora Saca Fusível 250A Lukma

Indicação de uso: Para proteção de motores e equipamentos elétricos.

Garante a segurança das pessoas que precisam seccionar o circuito para efetuar manutenção industrial.

Para fusíveis do tipo NH, tamanho 2 – NH01 e corrente nominal de 250A.



Descrição:

Chave seccionadora saca fusível Lukma.

Permite manobras elétricas em circuitos com carga.

O visor frontal possibilita a inspeção visual do fusível sem necessidade de seccionamento.

Com câmara entre as fases que evitam a formação do arco elétrico durante as manobras.



Especificações técnicas:

Corrente nominal (In) e térmica (Ith): 250A

Tensão nominal (Un): 690V

Tensão de isolamento (Ui): 800V

Tensão de impulso (Uimp): 6kV

Tamanho do fusível modelo NH: 1

Corrente nominal do fusível: 250A a 500V ou 200A a 690V

Corrente de curto circuito: 28,8kA para 500V e 18,2kA para 690V

Capacidade de operação em carga: 500V a 250A ou 690V a 200A

Corrente nominal de operação: 250A para AC21, AC22 e AC23

Operação de motores AC23: 160kW

Durabilidade Mecânica: 1600 ciclos

Temperatura ambiente: de -25 a 55ºC

Velocidade mínima de operação: 31 ms

Grau de proteção IP: IP20

Secção nominal dos condutores: de 70 a 150m²

Medida do barramento: 35 x 70 mm (2X)

Parafusos dos bornes de conexão: M10

Peso líquido: 2,500Kg



Medidas de montagem:

Altura: 240,5 mm

Largura: 180,4 mm

Profundidade: 290,3 mm com alavanca aberta
